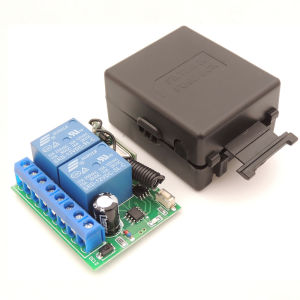

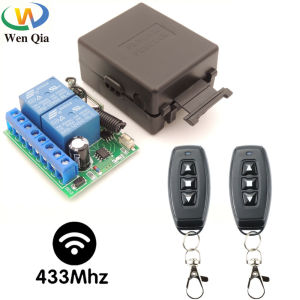

WenQia Bộ Thu Rơ Le DC 12V 10A 2CH Công Tắc Điều Khiển Từ Xa Không Dây RF Bộ Mở Bộ Điều Khiển Nhà Để Xe/Cửa/Động Cơ Thông Dụng 433MHz

Ứng dụng

Chi tiết sản phẩm

No = mở bình thường, NC = đóng bình thường, COM = cổng chung

1. Vỏ bảo vệ: Bảo vệ các bộ phận khỏi bị hư hại trong quá trình vận chuyển và sử dụng

2. Mô-đun nhận: Nhận tín hiệu từ máy phát

3. Ăng-ten: Mở rộng khoảng cách thu

4. Nút học: Nhấn nút học để thiết lập chế độ

5. Đèn báo: sáng khi kết nối với nguồn điện

6. Thiết bị đầu cuối bảo vệ màu xanh: Bảo vệ điện áp cao 7.+ 12 -12V: cổng nguồn

Dữ liệu kỹ thuật của Máy thu:

Điện áp làm việc: DC 12V

Điện áp đầu vào/đầu ra: 1-250V

Cổng: no, NC,COM

Kích thước: 1.81.50.7 in(463817mm)

Trọng lượng: 0.07 lb(30g)

Dòng điện tối đa: 10A

Điều khiển từ xa: gần 25 chiếc

Mã số: 1527 học/2262 cố định

Nhiệt độ làm việc: -30 ~ + 80 độ C.

Chế độ: tạm thời/chuyển đổi/chốt

Vỏ: Có

Hoạt động với: động cơ, đèn, đèn, v. v.

Dữ liệu kỹ thuật của máy phát:

Kích thước: 2.361.18 in(6030mm)

Trọng lượng: 0.07 lb(30g)

Pin: 2 chiếc CR2016 (Bao gồm))

Phạm vi từ xa: lên đến 70m (khoảng cách lý thuyết)

Nút: 2

Chip IC: EV 1527

Mã số: 1527 Mã học tập

Chất liệu: PVC

Tính năng: có móc khóa

Sơ đồ nối dây

Bộ thu này có thể hoạt động với đèn, bóng đèn, đèn, v. v. bản thân máy thu cần nguồn DC 12 V. và có hai dây dẫn khác nhau phụ thuộc vào việc có nguồn điện bên ngoài hay không. Dưới đây là hai hình ảnh:

Bộ thu này cũng có thể hoạt động với nhiều loại động cơ để làm cho động cơ tiến và lùi. Dưới đây là hai hình ảnh:

Chế độ hoạt động và thiết lập

Bạn có thể kết hợp bộ phát với mô-đun bộ thu Rơle ở 3 chế độ.

Chế độ tạm thời:

1. Nhấn và giữ một nút, rơle sẽ bật;

2. nhả nút, rơle này sẽ tắt.

Chế độ chuyển đổi:

1. Nhấn nút "A", rơle sẽ bật;

2. Nhấn nút "A" lần nữa, rơle này sẽ tắt.

Chế độ chốt:

1. Nhấn nút "A", rơle sẽ bật;

2. Nhấn nút "B", rơle này sẽ tắt.

Xóa dữ liệu hiện có về chế độ hoạt động

Nhấn nút học tập (trên máy thu) 8 lần. Dữ liệu hiện có sẽ bị xóa thành công.

Lưu ý:

1. khi bạn nhận được sản phẩm của chúng tôi, sản phẩm có thể được đặt ngẫu nhiên ở một chế độ từ xa, đó là do mỗi sản phẩm đã được kiểm tra trước khi có thể sắp xếp để giao hàng. Vì vậy, vui lòng xóa dữ liệu hiện có để sử dụng lần đầu tiên.

2. Sau khi xóa dữ liệu, tất cả các điều khiển từ xa không thể hoạt động nữa.

Thiết lập

Thiết lập (tạm thời)

1. Nhấn nút học tập (trên máy thu) một lần. Đèn báo sáng lên;

2. Nhấn một nút trên điều khiển từ xa. Chờ trong 3 giây. thành công.

Thiết lập (bật tắt)

1. Nhấn nút học tập (trên máy thu) hai lần. Đèn báo sáng lên;

2. Nhấn một nút trên điều khiển từ xa. Chờ trong 3 giây. thành công.

Thiết lập (chốt)

1. Nhấn nút học tập (trên máy thu) Tripe. Đèn báo sáng lên;

2. Nhấn một nút trên điều khiển từ xa. Đợi trong 3 giây.

3. Nhấn nút B trên điều khiển từ xa. Chờ trong 3 giây. thành công.
