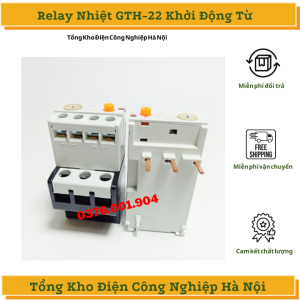

Rơ Le Nhiệt Cho Khởi Động Từ GTH 22A

GIỚI THIỆU SẢN PHẨM1. Khái niệm và công dụng của rơ le nhiệt+ Rơle nhiệt là một loại thiết bị điệndùng để bảo vệ động cơ và mạch điện khỏi bị quá tải, thường dùng kèm với khởi động từ, công tắc tơ. Dùng ở điện áp xoay chiều đến 500 V, tần số 50Hz, loại mới Iđm đến 150A điện áp một chiều tới 440V.+ Rơle nhiệt không tác động tức thời theo trị dòng điện vì có quán tính nhiệt lớn phải cần thời gian để phát nóng. Thời gian làm việc từ khoảng vài giây [s] đến vài phút, nên không dùng để bảo vệ ngắn mạch được. Muốn bảo vệ ngắn mạch thường dùng kèm cầu chảy.THÔNG SỐ KỸ THUẬT- Sản phẩmRelay nhiệt - Relay nhiệt GTH-22 Từ 6-9A- Hãng sản xuất: MEC- Nguồn: 220VAC-(6-9)ATÍNH NĂNGNguyên lý hoạt động của rơ le nhiệtDựa trên tác dụng nhiệt của dòng điện, ngày nay sử dụng phổ biến rơle nhiệt có phiến kim loại kép, nguyên lí làm việc dựa trên sự khác nhau về giãn nở dài của hai kim loại khi bị đốt nóng. Phần tử cơ bản rơle nhiệt là phiến kim loại kép (bimetal) cấu tạo từ hai tấm kim loại, một tấm hệ số giãn nở bé (thường dùng invar có 36% Ni, 64% Fe) một tấm hệ số giãn nở lớn (thường là đồng thau hay thép crôm - niken, như đồng thau giãn nở gấp 20 lần invar). Hai phiến ghép lại với nhau thành một tấm bằng phương pháp cán nóng hoặc hàn. Khi đốt nóng do dòng I phiến kim loại kép uốn về phía kim loại có hệ số giãn nở nhỏ hơn, có thể dùng trực tiếp cho dòng điện qua hoặc dây điện trở bao quanh. Để độ uốn cong lớn yêu cầu phiến kim loại phải có chiều dài lớn và mỏng. Nếu cần lực đẩy mạnh thì chế tạo tấm phiến rộng, dày và ngắn.
