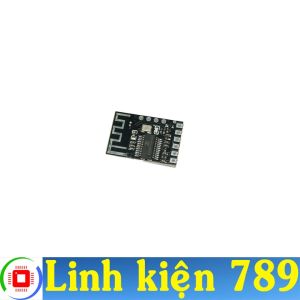

Mạch Bluetooth 5.0 Module Bluetooth 5.0 M18
Giải thích ký hiệu trên mạch. 5V D-D GND kết nối với jack USB cái để đọc nhạc từ USB. ROUT: đầu ra dương tín hiệu âm thanh phải. LOUT: đầu ra dương tín hiệu âm thanh trái. GND: đầu ra âm tín hiệu âm thanh đồng thời là đầu vào nguồn và điều khiển chế độ. 5V: Dương nguồn đầu vào 3.6-5V. MUTE: tắt tiếng nhạc đầu ra. KEY: Dùng để điều khiển khi nối tiếp qua điện trở về GND như sau: Nối tiếp qua điện trở 9.1K là nút MODE. Nối tiếp qua điện trở 3K là nút PLAY. Nối tiếp qua điện trở 6.2K là nút PREV/V-Nối tiếp qua điện trở 0R là NEXT/V+. Kích thước: 23x16mm. Âm khởi động là nhạc nhẹ tương tự nhạc khởi động máy tính Windows. Giải thích ký hiệu trên mạch. 5V D-D GND kết nối với jack USB cái để đọc nhạc từ USB. ROUT: đầu ra dương tín hiệu âm thanh phải. LOUT: đầu ra dương tín hiệu âm thanh trái. GND: đầu ra âm tín hiệu âm thanh đồng thời là đầu vào nguồn và điều khiển chế độ. 5V: Dương nguồn đầu vào 3.6-5V. MUTE: tắt tiếng nhạc đầu ra. KEY: Dùng để điều khiển khi nối tiếp qua điện trở về GND như
