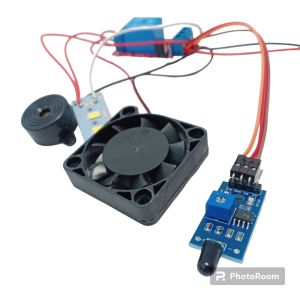

Bộ mạch báo cháy kết hợp bật đèn chiếu sáng và hút khói chóng ngạt

VẬN HÀNH MẠCH BÁO CHÁY HÚT KHÓI BẬT ĐÈN: Dùng bật lửa (loại lửa gas thông thường, không dung hộp quẹt khò) vặn lửa to, bật lên phía trước đầu IR cảm biến, lửa càng to thì khoảng cách nhận biết càng xa, không để lửa quá sát hoặc chạm vào cảm biến.CHÚ Ý: Test mô hình không nên để ngoài trời nắng, hoặc nơi có nắng chiếu vào, bị nhiễu bước sóng( Vì mặt trời cũng đang cháy).Bộ mạch báo cháy hút khói bật đèn sử dụng nguồn pin tiểu nhỏ AAA, ổ pin chứa 3 viên tổng 4,5V.Chức năng BÁO CHÁY HÚT KHÓI VÀ BẬT ĐÈN CHIẾU SÁNG BẰNG CẢM BIẾN NGỌN LỬA Bao gồm:- Cảm biến phát hiện ngọn lửa (IR).- Ổ pin 3a ( hoặc nguồn usb – DC).- Relay 1 kênh 5v.- Chuông báo.- Đèn led.- Quạt hút (quạt tản nhiệt).- Dây cắm borad mạch.- Đoạn dây điện 10cm (đặt tên dây A).NGUYÊN LÝ:- Bức xạ hồng ngoại (IR) tồn tại ở hầu hết các ngọn lửa. Nhiệt độ của ngọn lửa và sự hội tụ khí nóng của lửa (các sản phẩm cháy) phát ra một loại quang phổ đặc trưng có thể dễ dàng phát hiện bởi công nghệ cảm biến hồng ngoại.- Cảm biến chuyên dùng để phát hiện lửa, thường dùng trong các hệ thống báo cháy. Tầm hoạt động trong khoảng 80cm với góc quét 60°.Cảm biến nhận biết được lửa tốt nhất với bước sóng 760nm - 1100nm. Mạch còn được tích hợp IC LM393 để so sánh tạo mức tín hiệu và có thể chỉnh được độ nhạy bằng biến trở.- Khi có lửa xuất hiện gần trong phạm vi hoạt động của cảm biến, bước sóng của ánh sáng lửa đạt trên 760nm (tùy theo vặn chỉnh độ nhạy), dòng điện đi qua relay tăng lên, làm bật công tắc điện từ bên trong relay, cung cấp điện cho đèn bật sáng, quạt hút hoạt động và chuông báo động kịp thời và tự động. Nhằm cảnh báo kịp thời cho mọi người xung quanh, chiếu sáng không gian quan sát và di chuyển, quạt hút khói chóng bị ngạt khói khi bị kẹt trong phòng kín, giảm thiệt hại về người và của.#machbaochay#machcambien#cambienlua#machcambienlua#modulecambienlua#stem#khoahockythuat#sangtao
