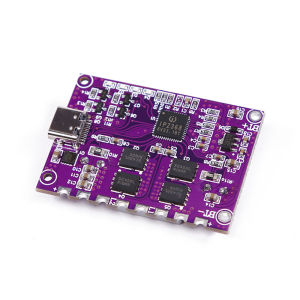

Diymore ip2368 hai chiều 100W mô-đun sạc nhanh Buck-Boost loại C giao diện pin lithium công suất cao Bảng sạc nhanh

Thông số:Liên tục làm việc hiện tại: 18AĐiện áp quá tải: 4.235V ± 0.025VTức thời hiện tại: 30AOvercharge phát hành Điện áp: 4.190.05VĐiện áp sạc: 16.8-17VĐiện áp quá tải: 2.8 + 0.08VDòng điện nạp: 1-10aOverdischarge phát hành Điện áp: 3.0 + 0.1VĐiện áp khởi động cân bằng: 4.190.05VThông tin sản phẩm:Tên sản phẩm: ip2368 hai chiều 100W mô-đun sạc nhanhMaster sản phẩm IC: ip2368Điện áp nguồn điện: 4 loạt pin lithium (điện trở có thể được sửa đổi để hỗ trợ 2-6 loạt pin lithium hoặc pin phía trước sắt Phosphate), khả năng xả của pin sạc dự phòng phải lớn hơn 5A, và Pin sạc dự phòng phải được trang bị một tấm bảo vệ để sử dụng;Khoảng cách tâm lỗ: 43.5*28.5mm (4 lỗ cho vít m2)Biện pháp phòng ngừa sản phẩm:Cổng C hai chiều của sản phẩm chỉ có thể được kết nối với thiết bị điện hoặc bộ sạc một chiều, chẳng hạn như đầu sạc, điện thoại di động và các thiết bị điện khác. Cấm các liên kết cổng C hai chiều với các mô-đun có cổng C hai chiều có thể dẫn đến việc chuyển đổi thường xuyên giữa các mô-đun không thể nhận ra và trong trường hợp nghiêm trọng có thể bị hỏng.Mô-đun có chức năng tăng và giảm điện áp hai chiều, và có thể xuất ra cố định 5V hoặc 20V bất kể thay đổi của điện áp pin. Cần lưu ý rằng điện áp sạc và xả 20V là cần thiết cho 100W, và nếu điện áp đầu ra là 12V, dòng điện tối đa chỉ có thể đạt tới 3A, là 36W.Hướng Dẫn Sửa đổi thông số pin:Ip2368 Hỗ trợ 2/3/4/5/6 tế bào loạt, và số lượng các tế bào loạt pin có thể được lựa chọn thông qua điện trở bên ngoài. Ip2368 hỗ trợ điện trở bên ngoài để lựa chọn giữa pin lithium thông thường hoặc pin lithium iron phosphate. Điện trở bên ngoài có thể được đặt thành điện áp sạc đầy 4.15V/4.2V/4.3V/4.35V/4.4V, và điện áp sạc đầy của pin Lithium Iron Phosphate có thể được đặt thành 3.5V/3.55V/3.6V/3.65V/3.65V/3.7V.Phương pháp sửa đổi cụ thể:R2 bị treo = pin lithium thông thường R2 ngắn mạch = pin lithium sắt PhosphateR7 đặt số lượng chuỗi pin: 6.2K = 2 chuỗi 91K = 3 chuỗi 13K = 4 chuỗi 18K = 5 chuỗi 27K = 6 chuỗiGói bao gồm:Mô-đun X1
