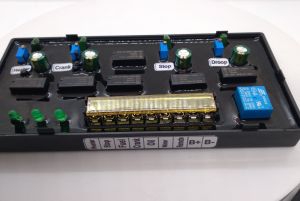

Bo điều khiển bảo vệ máy phát điện ats máy có đề hoàn toàn tự động

Bo điều khiển bảo vệ máy phát điện ats máy có đề hoàn toàn tự độngTHÔNG SỐ KỸ THUẬT:* Có 2 loại điện áp- Điệp áp: 12v dùng cho máy có đề 12v- Điện áp : 24v dùng cho máy có đề 24v- Dòng tải: 5A kết nối điều khiển qua role trung gian- Dòng tiêu thụ ở chế độ chờ không có. không tiêu hao acquy ** ĐIỀU KHIỂN ATS- Tự động đề máy phát khi mất điện- Tự động tắt máy khi có điện lưới .** bảo vệ máy khi thiếu dầu bôi trơn.** bảo vệ máy khi quá nhiệt mất nước mát.- Điều chỉnh được thời gian đề máy,thời gian sấy, thời gian tắt chuộtthời gian làm mát máy phát.- Xử dụng được cho cả máy phát chạy nhiên liệu xăng, hoặc dầu.- Xử dụng phù hợp cho tất cả các loại máy nổ có củ đề-Đấu nối dễ dàng.============Giải thích chân trên bo:============B+ : nối vào cực dương của acquy.B- : nối vào cực âm của acquy.Remote: chân này nối với B+ là bo xuất tín hiệu đề máy phát, ngắt chân này ra là sau 1 thời gian làm mát máy tự tắt.Fule : Chân cấp tín hiểu mở cửa dầu diesel đối với máy dầu, chân cấp tín hiệu tắt máy đối với máy xăng.Stop : chân đóng chuột tắt máyHeat: Chân cấp tín hiệu sấy đối với máy chạy dầu diesel.Start : Chân cấp tín hiệu đề máy.OIL : nối với chân WK của cảm biến nhớtWater : nối với chân WK của cảm biến nước mát.LƯU Ý : khi mua hàng nhớ chọn đúng loại bo có điện áp như máy cần điều khiển- các chân . Fule, Stop, Heat, Start phải được nối với role trung gian để điều khiển.- khi kết nối với ATS nếu không xử dụng chức năng bảo vệ nước nhớt thì chân OIL phải được nối với B- thì bo với hoạt động.- Khi kết nối ATS nếu ats lưới có tiếp điểm phụ thì chân remote được nối qua tiếp điểm NC về B+. nếu không có tiếp điểm phụ thì đấu thêm role trung gian 220v để đóng ngắt remote với B+. - Kết nối bảo vệ đầu nổ : chân OIL và WATER được nối tắt sang nhauShop chân thành cãm ơn quí khách đã tin dùng ủng hộ khi mua sản phẩm quý khách sẽ được bảo hành sản phẩm và được tư vấn lắp đặt tận tình.
