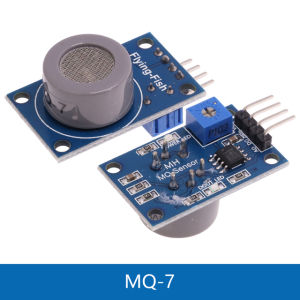

108 Mô Đun Cảm Biến Khí Gas MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 Cho Thiết Bị Arduino

  Cấu hình cảm biến MQ-5:   Vật liệu nhạy cảm với cảm biến khí MQ-5 được sử dụng trong dẫn không khí sạch là đioxit thiếc (SnO2) thấp hơn. Khi cảm biến có trong môi trường mà khí dễ cháy, độ dẫn điện của cảm biến tăng lên theo nồng độ khí dễ cháy trong không khí tăng lên. Sử dụng một mạch đơn giản có thể được chuyển đổi thành sự thay đổi độ dẫn của nồng độ khí với tín hiệu đầu ra tương ứng. Cảm biến khí MQ-5 butan, propan, mêtan, độ nhạy cao, mêtan và propan có thể được tính đến tốt hơn. Cảm biến có thể phát hiện nhiều loại khí dễ cháy, đặc biệt là khí tự nhiên, là một cảm biến chi phí thấp cho nhiều ứng dụng khác nhau.

Thích hợp cho gia đình hoặc công nghiệp trên các thiết bị giám sát LPG, khí tự nhiên, khí than. Khả năng chống cồn, nhiễu khói cực tốt.   Tính năng mô-đun:   1, sử dụng thiết kế bảng điều khiển kép chất lượng cao, với chỉ báo nguồn và hướng dẫn đầu ra tín hiệu TTL;   2, với đầu ra tín hiệu chuyển đổi DO (TTL) và đầu ra tín hiệu tương tự AO;   3, tín hiệu hợp lệ đầu ra TTL ở mức thấp. (Khi đầu ra đèn tín hiệu yếu có thể được kết nối trực tiếp với vi điều khiển hoặc mô-đun rơ le)   4, điện áp đầu ra tương tự, nồng độ càng cao thì điện áp càng cao.   5, đối với khí, khí tự nhiên có độ nhạy phát hiện tốt hơn.   6, có bốn lỗ vít để định vị dễ dàng;   7, Kích thước sản phẩm: 32 (L) * 20 (W) * 22 (H)   8, với tuổi thọ lâu dài và ổn định đáng tin cậy   9, phản ứng nhanh và đặc điểm phục hồi

Tính chất điện:   Điện áp đầu vào: Nguồn DC5V (dòng điện): 150mA   Đầu ra DO: TTL kỹ thuật số 0 và 1 (0,1 và 5V)   Đầu ra AO: 0,1-0 .3 V (tương đối sạch), nồng độ điện áp cao nhất khoảng 4V   Lưu ý đặc biệt: Cảm biến được cấp nguồn, cần khởi động khoảng 20S, dữ liệu đo được trở nên ổn định, cảm biến sốt là hiện tượng bình thường, do dây sưởi bên trong, nếu nóng là không bình thường.

Quy trình kiểm tra:

Chức năng: Phiên bản này của chương trình kiểm tra phù hợp   Sử dụng chip: AT89S52   Pha lê: 11.0592MHZ   Tỷ lệ truyền: 9600   Môi trường xây dựng: Keil
