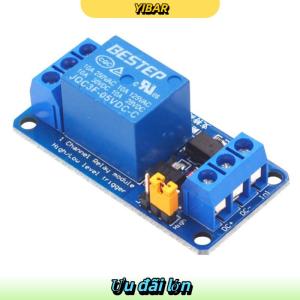

YIBAR Mô-đun rơ-le 1 kênh 33 V 5V 12V 24 V bảng rơ-le kích hoạt mức cao và thấp

Mô tả mô-đun:1. Mô-đun sử dụng rơ-le chất lượng chính hãng, tải tối đa của tiếp điểm thường mở: AC 250V 10A, DC 30V 10A;2. Sử dụng cách ly quang kép, khả năng kích hoạt mạnh, hiệu suất ổn định; dòng kích hoạt 5mA;3. Mỗi kênh của mô-đun có thể được kích hoạt bằng mức cao hoặc mức thấp thông qua cầu nối;4. Thiết kế chịu lỗi, ngay cả khi đường dây điều khiển bị đứt, rơ-le sẽ không hoạt động;5. Đèn báo nguồn (màu xanh), 1 đèn báo trạng thái rơ-le (màu đỏ)6. Thiết kế giao diện thân thiện với người dùng, tất cả các接口 đều có thể được kết nối trực tiếp thông qua các terminal đấu dây, rất tiện lợi.Giao diện mô-đun:1. DC+: Kết nối với cực dương của nguồn điện (điện áp là rơ-le 5V)2. DC-: Kết nối với cực âm của nguồn điện3. IN: Rơ-le có thể được điều khiển bằng mức cao hoặc mức thấp.Ngõ ra rơ-le:1. NO: Cổng tiếp điểm thường mở của rơ-le, khi rơ-le chưa được kích hoạt, nó sẽ ở trạng thái hở; sau khi rơ-le được kích hoạt, nó sẽ nối thông với COM.2. COM: Giao diện chung của rơ-le3. NC: Giao diện rơ-le thường đóng. Trước khi rơ-le đóng, nó được nối tắt với COM.Lựa chọn kích hoạt mức cao và mức thấp:1. S1 là lựa chọn kích hoạt mức cao và mức thấp của rơ-le 1;2. Khi chân com được nối xuống mức thấp, rơ-le tương ứng sẽ kích hoạt ở mức thấp. Khi chân com được nối tắt với mức cao, đó là một tín hiệu kích hoạt mức cao.Ghi chú:1. Do sự khác nhau về màn hình và hiệu ứng ánh sáng, màu sắc thực tế của sản phẩm có thể hơi khác so với màu hiển thị trên hình ảnh.2. Vui lòng thông cảm về sai số đo lường từ 1 cm 0,39 đến 3 cm 1,18 do đo thủ công.
