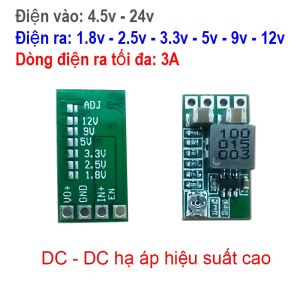

Mạch hạ áp DC-DC Điện vào 45-24V Điện ra 18V 25V 33V 5V 9V 12V Dòng điện ra tối đa 3A Hiệu suất chuyển đổi 97.5%
Mạch hạ áp DC-DC Điện vào 45-24V Điện ra 18V 25V 33V 5V 9V 12V Dòng điện ra tối đa 3A Hiệu suất chuyển đổi 97.5%
- Thông số điện áp & Dòng điện- Điện áp đầu vào: DC 4.5V−24V (ghi nhận dải hoạt động phổ biến từ 4−20V hoặc 12V).- Điện áp đầu ra: Tích hợp cả hai chế độ (chọn bằng cách hàn mặt sau mô-đun):- Đầu ra cố định: 1.8V, 2.5V, 3.3V, 5V, 9V, 12V.- Đầu ra điều chỉnh: Từ 0.8V đến 17V (bằng biến trở).- Dòng điện đầu ra: Tối đa 3A.- Dòng làm việc lâu dài ổn định: 2.1A.=> Lưu ý tản nhiệt: Thử nghiệm thực tế ở đầu vào 12V ra 5V dưới 1.5A không cần thêm tản nhiệt. Nếu chạy tối đa công suất cần chú ý tản nhiệt tốt.Dòng điện tĩnh (chờ): Cực thấp, chỉ 0.85 mA (phù hợp gắn trực tiếp vào ắc quy ô tô hoặc nguồn ACC mà không sợ hao bình).2. Hiệu suất & Đặc tính hoạt động- Hiệu suất chuyển đổi tối đa: Lên tới 97.5% (Thử nghiệm hạ từ 6.5V xuống 5V ở dòng 0.7A) và đạt 94% (khi hạ từ 12V xuống 5V ở dòng 1A).- Tần số chuyển mạch: 500kHz.- Độ gợn sóng đầu ra: Xấp xỉ 20mV (12V xuống 5V 3A, băng thông 20MHz).- Nhiệt độ hoạt động: Cấp công nghiệp (−40∘C đến +85∘C). Khi chạy hết công suất, nhiệt độ mô-đun tăng thêm khoảng 40∘C.3. Tính năng bảo vệ & Điều khiển- Chế độ điều chỉnh tải: ±1% | Điều chỉnh điện áp: ±0.5%.- Thời gian đáp ứng động: 5% 200μs.- Bảo vệ ngắn mạch: Có (tuy nhiên không được để ngắn mạch trong thời gian dài).- Bảo vệ quá áp đầu ra: Không có.- Bảo vệ chống đấu ngược nguồn: Không có sẵn (cần gắn thêm điốt bảo vệ chống đấu ngược ở đầu vào nếu cần).- Cổng kích hoạt (EN): Mặc định ở chế độ hoạt động (Mức cao 2−5V). Nếu đưa về mức thấp (≈0V), mô-đun sẽ dừng hoạt động.- Ứng dụng thay thế: Có thể dùng để thay thế trực tiếp cho các IC ổn áp tuyến tính tỏa nhiệt nhiều dòng 78xx (như 7805, 7812...).4. Thiết kế & Kích thước- Kích thước siêu nhỏ gọn: 20mm (dài) × 11mm (rộng) × 5mm (cao).- Trọng lượng: 2g.- Công nghệ linh kiện: Sử dụng chỉnh lưu đồng bộ, cuộn cảm chắn dòng cao nội trở thấp. Thiết kế mạch cao cấp loại bỏ hoàn toàn tụ điện phân và tụ tantalum, thay bằng 2 tụ gốm rắn khối lượng lớn (MLCC) giúp tăng tuổi thọ và độ an toàn chống cháy nổ.- Phương thức kết nối: Hàn mạch trực tiếp (Khoảng cách giữa các lỗ hàn tiêu chuẩn 2.54mm).
